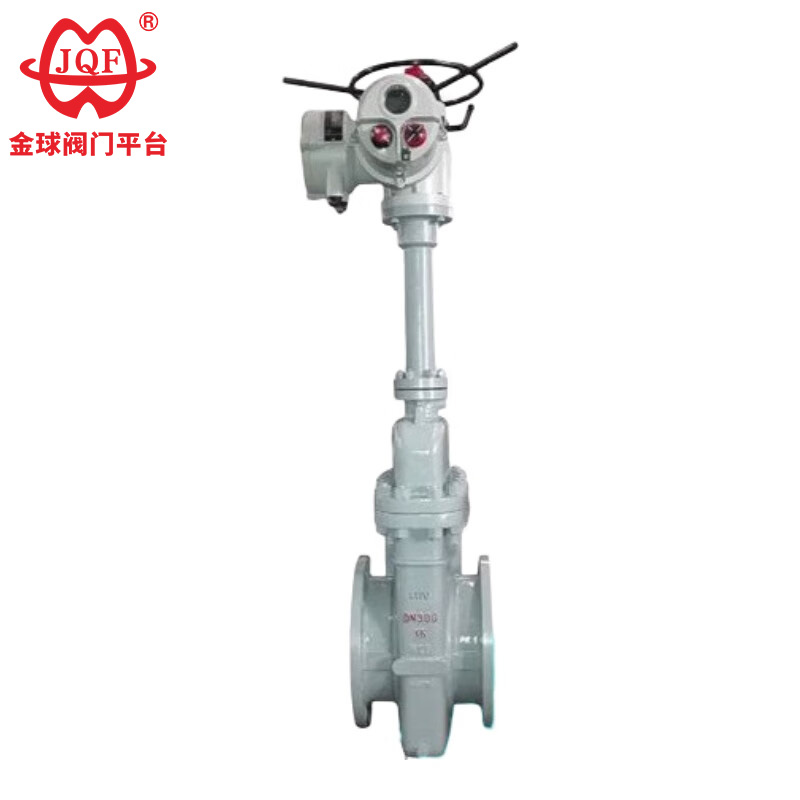

Электрлік жалпақ қақпа клапаны

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Іске қосу әдісі бойынша жіктеу: қолмен параллель ысырма клапан, пневматикалық параллель ысырма клапан, электр параллель ысырма клапан
2. Қолдану сценарийлері бойынша жіктеу: Саңылау түріндегі параллельді ысырма клапаны, саңылаусыз типті параллельді ысырма клапаны, мұнай кәсіпшілігіне тән параллель ысырма клапаны, құбырды тасымалдауға арналған параллель ысырма клапаны, газ жүйесінің параллельді ысырма клапаны

Құрылымдық ерекшеліктері

1. Қалқымалы екі жақты тығыздағыш
Электрлік жалпақ қақпа клапанының қалқымалы орны сенімді тығыздауды және икемді жұмысты қамтамасыз ететін екі жақты ашуға және жабуға мүмкіндік береді.
2. Қатты коррозияға төзімді бағыттаушы материал
Қақпа дәл орналастыру үшін бағыттаушы жолақтармен жабдықталған, ал герметикалық беті вольфрам карбидінің коррозияға қарсы қабатымен қапталған.
3. Нөлдік ағынға қарсылық дизайны
Электрлік жалпақ қақпа клапанының клапан корпусы жоғары қысымға төзімділікке ие; толық ашылған кезде, ағынның тікелей өту жолы диаметрі бірдей құбырға жуықтайды (ағын кедергісі ≤0,03).
Клапанның өзегі үйкеліс коэффициентін 40% төмендететін композитті орауышпен көп сатылы тығыздағышты пайдаланады.
4. Екі сатылы тығыздау механизмі
Сағат тілімен жабылған кезде:
Орташа қысым бастапқы тығыздағышты қалыптастыру үшін кіріс клапанының орнын итереді.
Қақпа қос тығыздағышты қалыптастыру үшін шығыс клапанының орындығына басады.
5. Революциялық онлайн техникалық қызмет көрсету
Қос тығыздағыш құрылымы өндірісті тоқтатпай тозған бөлшектерді ауыстыруға мүмкіндік береді; бұл технология отандық және халықаралық деңгейде ұқсас өнімдер арасында жетекші орын алады.
6. Прогрессивті ашу және жабу бақылауы
Сағат тіліне қарсы ашқанда, қақпа көтеріледі, ал бағыттаушы саңылау бірте-бірте арнамен қабаттасып, төтенше жағдайда 100% толық ашуға жетеді.

Дизайн стандарттары

Өнімділік параметрлері

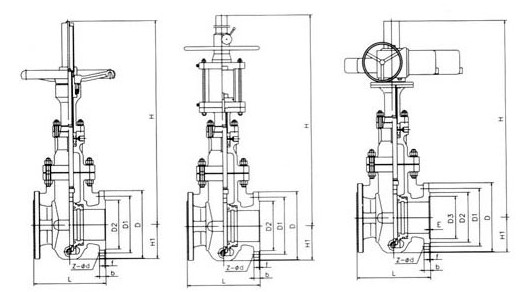

Негізгі пішіні және байланыс өлшемдері

Құрылым суреті
