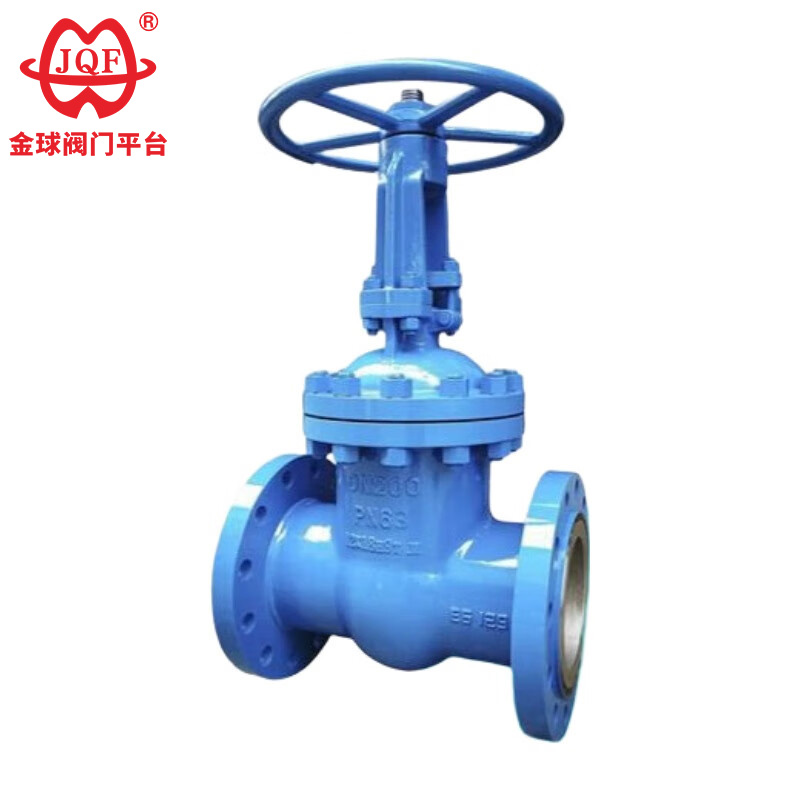

JQF Valve зауыты мұнай-химия, жылу энергетикасы және басқа да мұнай өнімдері мен бу құбырларында құбыр тасымалдағыштарын қосу немесе кесу үшін ашу және жабу құрылғылары ретінде кеңінен қолданылатын жоғары сапалы GB стандартты фланецті қақпақ клапандарын шығарады. Әртүрлі материалдарды таңдау арқылы реттелетін GB стандартты фланецті қақпақ клапандары су, бу, май, азот қышқылы, сірке қышқылы, күшті тотықтырғыштар және мочевина сияқты әртүрлі орталарға жарамды және қолмен, конустық беріліспен және электр жетекті нұсқаларында қол жетімді.
Орнату алдындағы тексерулер
ГБ стандартты фланецті ысырма клапандарының сұйық ортамен, температурамен және қысыммен үйлесімділігін тексеріңіз. Фланец беттерінде сызаттар бар-жоғын тексеріңіз, тығыздағыш материалының қызмет көрсету шарттарына сәйкес келетініне көз жеткізіңіз және болттар/гайкалардың беріктік талаптарына сәйкес келетініне көз жеткізіңіз.
Орнату туралау
GB стандартты фланецті ысырма клапандарын ешқашан күштеп тураламаңыз. Сәйкес келмеу орындықтың бұрмалануына, ағып кетуіне немесе құрылымдық кернеуге әкеледі. Клапанның жанында құбырларды тәуелсіз түрде қолдау. Біркелкі айналу моменті үшін болттарды бірте-бірте жұлдызшамен қатайтыңыз. Жүйенің 24–48 сағат жұмыс істегеннен кейін қайтару моменті.
Операциялық тәртіп
ГБ стандартты фланецті қақпа клапандарын толығымен ашыңыз немесе толығымен жабыңыз — жартылай ашық позициялар жоғары жылдамдықты ағыннан орындық/қақпа эрозиясын жылдамдатады. Тек қол дөңгелектерін пайдаланыңыз; кілттерді/рычагтарды болдырмаңыз. Өзекті майлау (EP-сыныптағы май) тоқсан сайын міндетті болып табылады.
Тестілеуге техникалық қызмет көрсету
Жүйені іске қосу алдында 1,5× PN рейтингінде ГБ стандартты фланецті ысырма клапандарын гидростатикалық сынақтан өткізіңіз. Сынақ кезінде клапандарды ағынды жабдықтан оқшаулаңыз. Жыл сайын: орама бездерінің тығыздығын, діңнің коррозиясын және фланец-түйіс тұтастығын тексеріңіз. Шағын шығарындыларды тоқтату үшін тозған орауыш сақиналарды дереу ауыстырыңыз.
Сақтауды өңдеу
Клапандарды ылғалдан қорғалған жабық жерде сақтаңыз. Орнатылғанға дейін шеткі қақпақтарды ұстаңыз.
1. Жоғары тиімді дизайн: ГБ стандартты фланецті қақпа клапандары кеңістікті тиімді пайдаланатын, клапан корпусының жоғары тұрақтылығына, сұйықтық кедергісін азайтуға және ағынның оңтайландырылған коэффициентіне қол жеткізетін ұтымды конфигурацияланған дизайнға ие.
2. Тығыздағыштың қызмет ету мерзімі ұзартылған: Тығыздағыш интерфейс тот баспайтын болатты және карбидті жабынды пайдаланады, тозуды азайтады және қызмет ету мерзімін едәуір ұзартады.
3. Сенімді және оңай жұмыс істеу: икемді графит қаптамасы тығыздағыштың сенімді тұтастығын қамтамасыз етеді, нәтижесінде біркелкі жұмыс және минималды жұмыс моменті.
4. Әмбебап іске қосу әдістері: GB стандартты фланецті ысырма клапандары әртүрлі қолдану талаптарын қанағаттандыру үшін қолмен, пневматикалық, электрлік және беріліспен басқарылатын әртүрлі іске қосу механизмдерімен үйлесімді.
5.Әртүрлі құрылымдар: Әртүрлі құрылымдық конфигурацияларда, соның ішінде икемді сына жалғыз қақпа, қатты сына жалғыз қақпа немесе параллель (қос) қақпа бар.
Дизайн сипаттамалары: GB / T 12234
Құрылымның ұзындығы: GB / T 12221
Қосылатын фланец: JB / T 79.1
Сынақ және тексеру: JB / T 9092
Қысым - Температура: GB / T 9131
Өнім идентификациясы: GB / T 12220
| Номиналды қысымPN（МПа) | іс | сынақ қысымы (МПа) | Мөрленген | |
| Жабық (сұйық) | Пломба (газ) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Қабық материалы | Сәйкес медиа | Қолданылатын температура (℃) |
| Көміртекті болат (C түрі) | Су, бу, май | ≤425 |
| Хром никельді титан болат (P түрі) | Азот қышқылдары | ≤200 |
| Хром никель-молибден титан болат (R түрі) | Сірке қышқылы | ≤200 |
| Хром-молибденді болат (I тип) | Су, бу, май | ≤550 |
| Корпус, қалпақ | Клапан тақтасы, орындық | Клапан бағанасы | Бағаналы жаңғақ | толтырғыш | Дөңгелегі |
| Көміртекті болат | Жоғары сапалы көміртекті болат + карбид немесе тот баспайтын болат | Хром баспайтын болат | Алюминий қола | Графитті асбест қаптамалары | Иілгіш темір |
| Хром никельді титан болат | Тот баспайтын болат, тот баспайтын болат + цементтелген карбид | Хром никель-титан тот баспайтын болат | Алюминий қола | Тефлон | Иілгіш темір |
| Хром никель молибден титан болат | Тот баспайтын болат, тот баспайтын болат + цементтелген карбид | Хром никель-титан тот баспайтын болат | Алюминий қола | Тефлон | Иілгіш темір |
| Хром-молибденді болат | Легирленген болат + карбид | Хром-молибденді болат | Алюминий қола | Иілгіш асбест | Иілгіш темір |

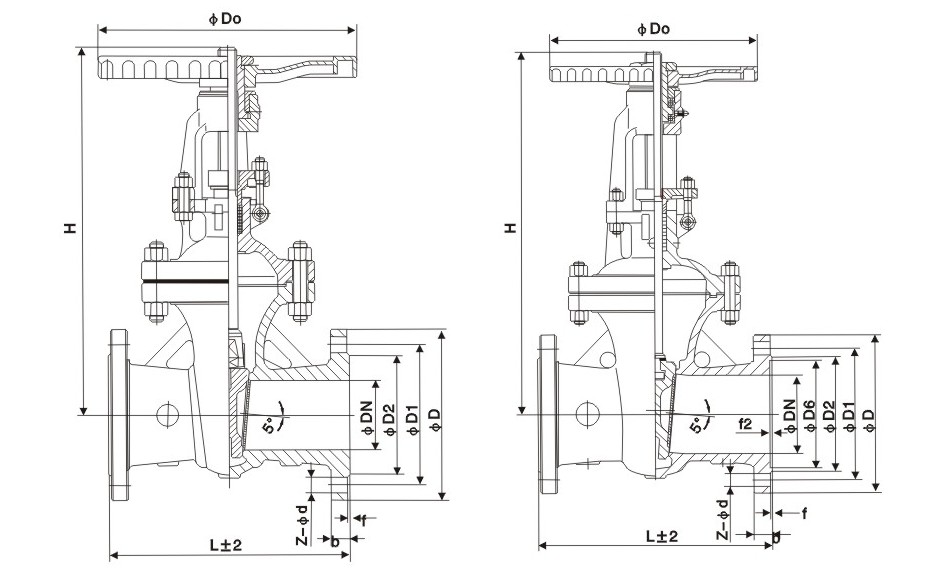

| Номиналды диаметр | Негізгі өлшемдер және қосылым өлшемдері | |||||||
| L | D | D1 | D2 | b | З-д | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
