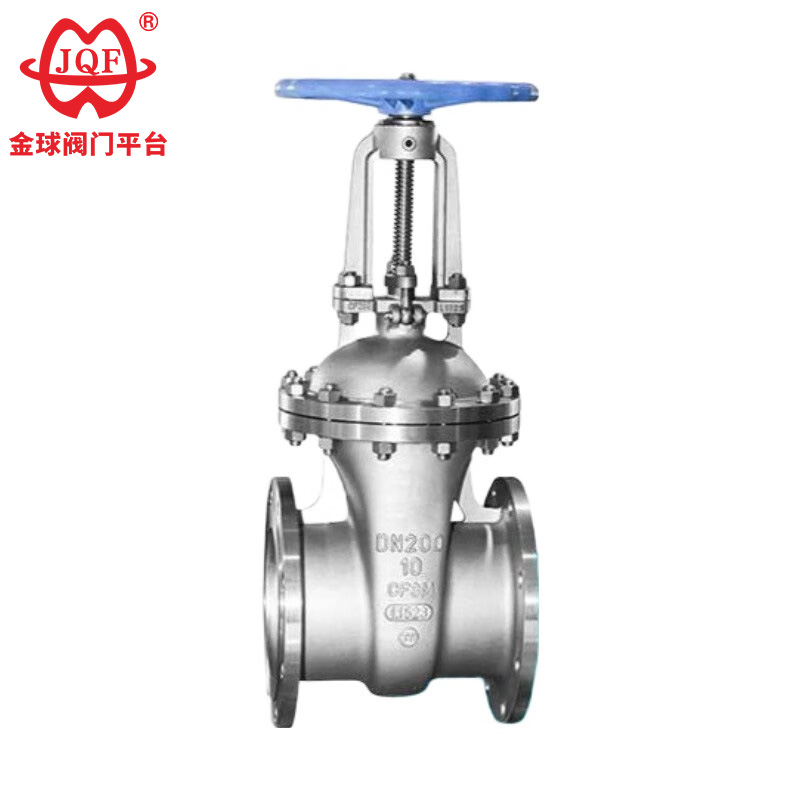

GB стандартты баспайтын болаттан жасалған қақпа клапаны

JQF Valve зауыты клапан корпустарын зерттеуге, әзірлеуге, өндіруге және қызмет көрсетуге міндеттелді. Жетілген дизайнмен, керемет шеберлікпен және жергілікті кәсіби шешімдермен біз пайдаланушыларымыздың танылуына және мақтауына ие болдық. Біздің жоғары сапалы GB стандартты тот баспайтын болаттан жасалған қақпа клапаны 6S қатаң стандарттарына сәйкес жасалған, ол тамаша өңдеу, жоғары қаттылық, күшті беріктік және жарықшақтардың алдын алатын жоғары қысымға төзімділікпен ерекшеленеді. Біз сізбен ынтымақтастықты асыға күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Негізгі сақтық шаралары:

1. Орнату алдындағы тексеру: клапан материалының сұйық ортамен, температурамен және қысыммен үйлесімділігін растаңыз. Тұрақты GB стандартты тот баспайтын болаттан жасалған қақпа клапанының шеткі жағында сызаттар бар-жоғын тексеріңіз. Тығыздауыш материалының пайдалану талаптарына сәйкес келетініне көз жеткізіңіз және болттар/гайкалардың беріктік талаптарына сәйкес келетінін растаңыз.
2. Орнату туралау: туралауды мәжбүрлемеңіз. Сәйкес келмеу клапан орнының деформациясына, ағып кетуіне немесе құрылымдық кернеуге әкелуі мүмкін. Құбырды клапанның жанында тәуелсіз түрде бекітіңіз. Біркелкі айналу моментіне жеткенше болттарды бірте-бірте жұлдыз тәріздес ретпен қатайтыңыз. Жүйе 24-48 сағат жұмыс істегеннен кейін болттарды қайта бұраңыз.
3. Жұмыс процедуралары: Жоғары сапалы GB стандартты тот баспайтын болаттан жасалған қақпа клапаны толығымен ашық немесе толық жабық болуы керек — ішінара ашу клапан орнының/пластинаның жоғары жылдамдықты сұйықтықпен эрозиясын тездетеді. Тек қол дөңгелегі арқылы жұмыс істеңіз; кілтті/рычагты ешқашан қолданбаңыз. Клапанның өзегі тоқсан сайын майлануы керек.
4. Сынақ және техникалық қызмет көрсету: Орнатқаннан кейін жүйені іске қосу алдында GB стандартты тот баспайтын болаттан жасалған қақпа клапанында PN номиналды қысымынан 1,5 есе жоғары статикалық қысымды сынау керек. Сынақ кезінде клапан төменгі ағынды жабдықтан оқшаулануы керек.
5.Сақтау және өңдеу: Клапандарды үй ішінде сақтау және ылғалдан қорғау керек. Орнату алдында соңғы қақпақтар орнатылған күйде қалуы керек.

Ерекше өзгешеліктері

1. GB стандартты тот баспайтын болаттан жасалған қақпа клапаны тотықтырғыш қышқылдық ортадан коррозияға тамаша төзімділікке ие аустениттік баспайтын болаттан жасалған.
2. Орта GB стандартты тот баспайтын болаттан жасалған қақпа клапаны арқылы ағып жатқанда, ағын бағыты өзгеріссіз қалады, нәтижесінде сұйықтық кедергісі төмен болады.
3. Қақпаның қозғалыс бағыты ортаның ағынының бағытына перпендикуляр, соның нәтижесінде ашу және жабу моменті төмен және күшсіз жұмыс жасайды.
4. Ортаның ағынының бағыты шектеусіз, сұйықтық ағынын бұзбай немесе қысымды төмендетпейді. Орта мақсатқа жету үшін қақпа клапанының екі жағынан ағып кетуі мүмкін. Бұл әсіресе ортаның ағынының бағыты өзгеруі мүмкін құбырлар үшін қолайлы.
5. GB стандартты баспайтын болаттан жасалған қақпа клапаны клапан корпусының ішінде тігінен орнатылады, нәтижесінде құрылымдық ұзындығы қысқа болады.
6. GB стандартты баспайтын болаттан жасалған қақпа клапаны жақсы тығыздау өнімділігіне ие. Толық ашылған кезде тығыздағыш бетінің тозуы аз болады.

Атқарушы стандарт

Дизайн сипаттамалары: GB / T 12234
Құрылымның ұзындығы: GB / T 12221
Қосылатын фланец: JB / T 79.1
Сынақ және тексеру: JB / T 9092
Қысым - Температура: GB / T 9131
Өнім идентификациясы: GB / T 12220

Өнімділік параметрлері

Номиналды қысымPN（МПа)	іс	сынақ қысымы (МПа)		Мөрленген
Номиналды қысымPN（МПа)	іс	Жабық (сұйық)	Пломба (газ)	Мөрленген
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Қолайлы орта және қолданылатын температура

Қабық материалы	Сәйкес медиа	Қолданылатын температура (℃)
Хром никельді титан болат (P түрі)	Азот қышқылдары	≤200
Хром никель-молибден титан болат (R түрі)	Сірке қышқылы	≤200

Негізгі бөлік материалы

Корпус, қалпақ	Клапан тақтасы, орындық	Клапан бағанасы	Бағаналы жаңғақ	толтырғыш	Дөңгелегі
Хром никельді титан болат	Тот баспайтын болат, тот баспайтын болат + цементтелген карбид	Хром никель-титан тот баспайтын болат	Алюминий қола	Тефлон	Иілгіш темір
Хром никель молибден титан болат	Тот баспайтын болат, тот баспайтын болат + цементтелген карбид	Хром никель-титан тот баспайтын болат	Алюминий қола	Тефлон	Иілгіш темір

Негізгі пішіні және байланыс өлшемдері

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Құрылым суреті
