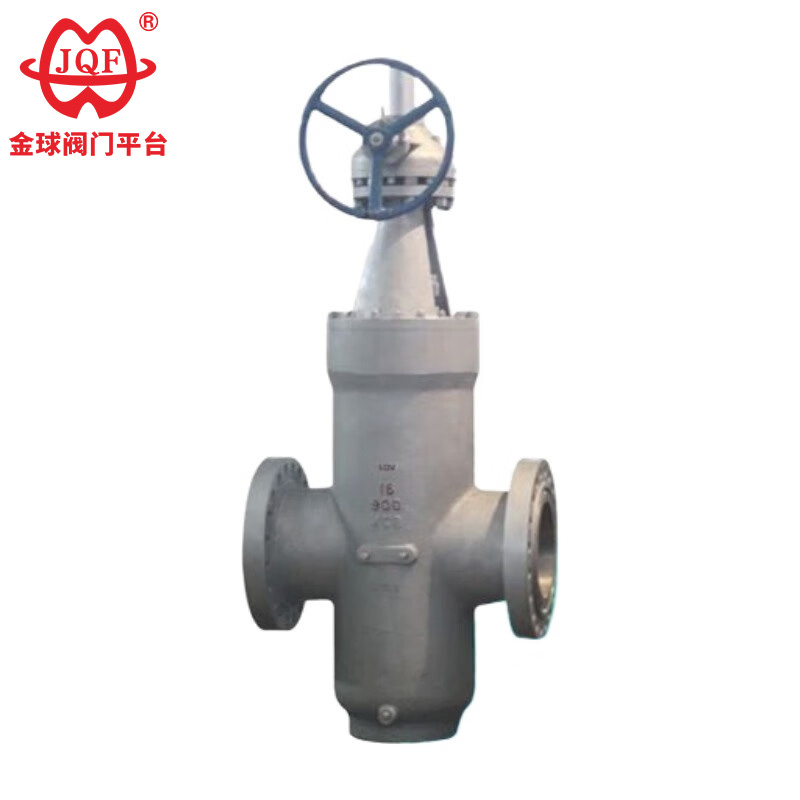

Тегіс қақпалы клапан

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Ең аз ағынға төзімділік үшін толық ұңғылы дизайн
2. Қылқалам көмегімен құбырларды тазалау,
3. Екі жақты тығыздау үшін қалқымалы орындық
4.Төмен ашу және жабу моменті
5.Оңай жұмыс және жоғары қауіпсіздікті қамтамасыз ету үшін қысымды төмендету және май бүрку механизмдері
6. Ағып кетудің нөлдік өнімділігі.

Өнімді пайдалану

JQF Valve жылжымалы клапанның бір түрі болып табылатын жалпақ қақпа клапандарын шығарады. Жабу элементі бір қақпа немесе арасында кеңейту механизмі бар қос қақпа болуы мүмкін. Қақпаның клапан орындығына қарсы қысымы қалқымалы қақпаға немесе қалқымалы клапан орындығына әсер ететін ортаның қысымымен бақыланады. Екі қақпалы клапан жағдайында екі қақпа арасындағы кеңейту механизмі бұл қысымды толықтырады.

Өнім санаттары

Құрылымдық ерекшеліктері

1. Қалқымалы қос жақты тығыздау
Реттелетін жалпақ қақпа клапанының орны сенімді тығыздау мен икемді жұмысты қамтамасыз ететін екі жақты ашуға және жабуға мүмкіндік береді.
2. Қатты коррозияға төзімді бағыттаушы материал
Қақпа дәл орналастыру үшін бағыттаушы жолақтармен жабдықталған, ал герметикалық бетке вольфрам карбидінің эрозияға қарсы қабаты себілген.
3. Нөлдік ағынға қарсылық дизайны
Тегіс қақпа клапанының корпусының жоғары қысымға төзімділігі; толық ашылған кезде, тікелей ағын арнасы диаметрі бірдей құбырға жуықтайды (ағынның кедергісі ≤ 0,03).
Клапан бағанасында композитті ораумен көп сатылы тығыздау үйкеліс коэффициентін 40% төмендетеді.
4. Екі сатылы тығыздау механизмі
Сағат тілімен жабылған кезде:
Орташа қысым бастапқы тығыздағышты қалыптастыру үшін кіріс клапанының орнын итереді.
Қақпа қос тығыздағышты қалыптастыру үшін шығыс клапанының орындығына басады.
5. Революциялық онлайн техникалық қызмет көрсету
Қос тығыздағыш құрылымы өндірісті тоқтатпай осал бөлшектерді ауыстыруға мүмкіндік береді; бұл технология отандық және халықаралық деңгейде ұқсас өнімдерге жетекшілік етеді.
6. Прогрессивті ашу және жабуды басқару
Сағат тіліне қарсы ашқанда, қақпа көтеріледі, ал бағыттаушы саңылау бірте-бірте арнамен қабаттасып, шекті позицияда 100% толық ашуға жетеді.

Дизайн стандарттары

Стандарттарды жобалау және өндіру: JB / T 5298
Құрылым ұзындығы стандарты: JB / T 5298
Қосылу фланецінің стандарты: GB / T 9113
Қысым температурасының дәрежесі: GB / T 12224-2005
Сынақ сынақ стандарттары: GB / T 13927-2008, JB / T 5298

Өнімділік параметрлері

Негізгі пішіні және байланыс өлшемдері

Құрылым суреті
