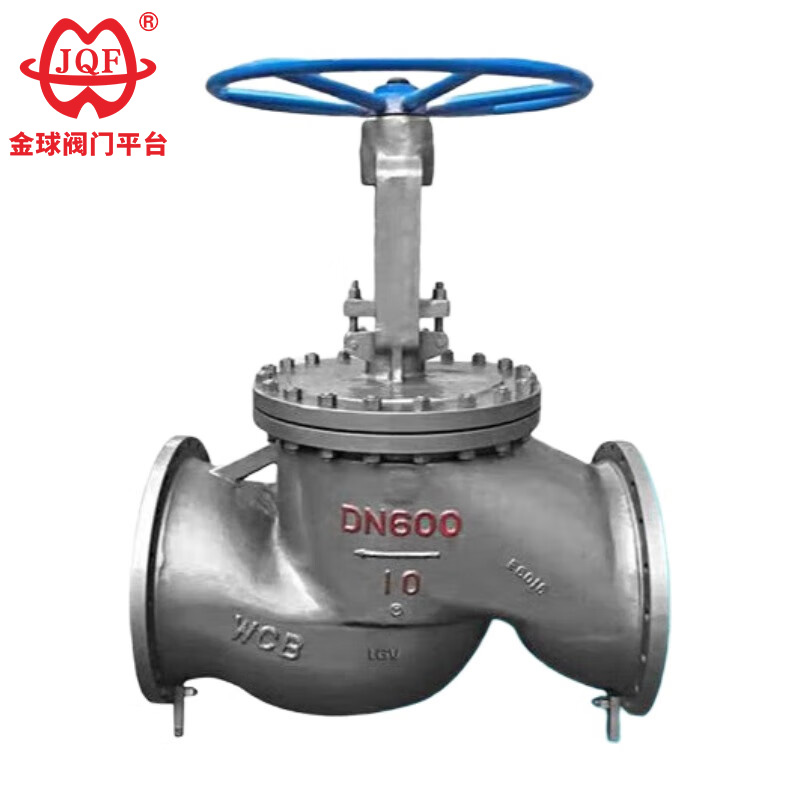

GB стандартты глобус клапаны

Жоғары сапалы және теңшелген J41H, J41Y және J41W типті GB стандартты глобус клапандарын Қытайдағы кәсіби клапандар өндірушісі JQF Valve шығарады. Олардың ашылатын және жабылатын бөліктері цилиндрлік клапан дискілері болып табылады, ал тығыздағыш беті тегіс немесе конустық болады. Клапан дискілері сұйықтықтың орталық сызығы бойымен сызықты қозғалады. ГБ стандартты глобус клапандары тек толық ашық немесе толық жабық қолданбалар үшін жарамды және әдетте ағынды реттеу үшін пайдаланылмайды, бірақ ағынды реттеу және реттеу тұтынушы қажеттіліктеріне сәйкес орындалуы мүмкін.

Сұрау жіберу

Өнім Сипаттамасы

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Қоймадағы GB стандартты глобус клапаны PN1.6-PN16 қысым диапазондарына және DN15-DN400 өлшемдеріне жарамды, олар әрқашан металлургия, химия, медициналық газ және энергетика салаларында қолданылады.

Құрылымдық ерекшеліктері

Біз жоғары сапалы ГБ стандартты глобус клапандарымен және тамаша тұтынушыларға қызмет көрсетуімен заман ағымына ілесе отырып, үздіксіз жаңалықтарды енгіземіз және жоғары деңгейге ұмтыламыз! Біз жоғары сапалы отандық және халықаралық клапан брендін құруға ұмтыла отырып, озық жабдықтарды, кәсіпорын басшылығын және техникалық қызмет көрсету персоналын белсенді түрде енгіземіз. Біз жаңа және ескі клиенттерді біздің нысандарымызға бару және тексеру, өзара тиімділік үшін ынтымақтасу және жақсы болашақты бірлесіп құру үшін қош келдіңіз!

Атқарушы стандарт

Дизайн сипаттамалары: GB / T 12235
Құрылымның ұзындығы: GB / T 12221
Фланецті қосылым: JB / T 79
Сынақ және тексеру: JB / T 9002
Өнім идентификациясы: GB / T 12220
Жеткізу сипаттамалары: JB / T 7928

Ерекше өзгешеліктері

1. Жеңілдетілген және оңтайландырылған құрылым: Жеңілдетілген дизайн құрамдастарды өндіру мен жабдыққа қызмет көрсету тиімділігін 30%-ға жақсартады. 2. Ашуды және жабуды лезде басқару: Микро инсульт құрылымының дизайны цикл үшін 0,8 секунд ашу және жабу жылдамдығына жетеді. 3. Ұзақ мерзімді тығыздау жүйесі: өздігінен майланатын тығыздағыш беті технологиясы ультра төмен үйкеліс коэффициентіне қол жеткізеді; композиттік тығыздағыш қабатының қартаюға қарсы қызмет ету мерзімі 50 000 ашу және жабу циклінен асады.

Өнімділік параметрлері

үлгі		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Жұмыс қысымы (МПа)		1,6～16,0
тиісті температура (℃)		≤425		≤150
Сәйкес медиа		Су, бу, май		Әлсіз коррозиялық орта
материал	Корпус, қалпақ	Көміртекті болат		Хром никель-титан тот баспайтын болат
	Клапан бағанасы	Хром баспайтын болат		Хром никель-титан тот баспайтын болат
	Тығыздау беті	Темір негізіндегі қорытпаларды жабын	Қатты қаптау қорытпасы	Дене материалы
	толтырғыш	Асбест графиті, иілгіш графит, ПТФЭ

Негізгі пішіні мен қосылым өлшемі

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

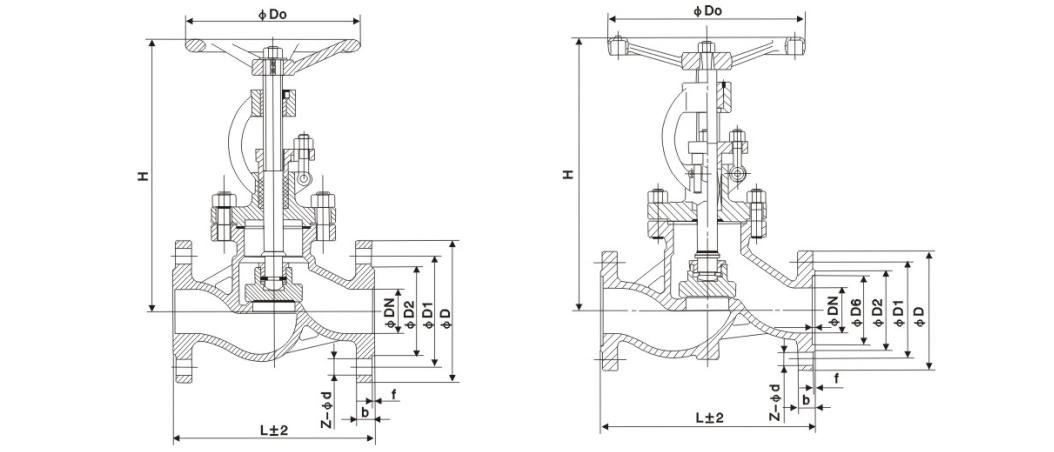

Құрылым суреті
