Пышақ қақпақтары

JQF Valve көмір, сүзгі суспензиясы, ағынды су, балшық, кір, целлюлоза және күл суспензиясы сияқты ортада пайдалануға болатын жоғары сапалы пышақ қақпақ клапандарын шығарады. Пышақты ысырма клапаны, сондай-ақ пышақ түріндегі суспензия клапаны ретінде белгілі, клапанның бір түрі, онда ашу және жабу бөлігі қақпа болып табылады және қақпаның қозғалыс бағыты сұйықтық ағынының бағытына перпендикуляр. Ортаны пышақ тәрізді қақпа кеседі, сонымен қатар ол талшықты материалдарды кесуге болады.

Сұрау жіберу

Өнім Сипаттамасы

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. Көп режимді интеллектуалды басқару: пышақ қақпасы клапанының жергілікті және қашықтан басқару режимдері бар және қажет болған жағдайда қашықтағы орынды көрсетуді және орталық кластерді басқару жүйесін қосу үшін кеңейтуге болады.
2. Жеңіл және инновациялық дизайн: Клапанның корпусы көміртекті болаттан жасалған, дәстүрлі қақпа клапандарымен салыстырғанда салмақты шамамен 20%-30%-ға азайтып, орнату және техникалық қызмет көрсету жүктемесін айтарлықтай азайтады.
3. Оңтайландырылған жүйе тиімділігі: құбыр жүйелерінің ашылуы мен жабылуының тығыздығын және тығыздалу сенімділігін тиімді түрде жақсартады, ағып кету қаупін барынша болдырмауға және өндірістің энергия тиімділігі мен қоршаған ортаны қорғаудың үйлесімді дамуына ықпал етеді.
4. Керамикалық тығыздау технологиясындағы серпіліс: Пышақ қақпасы клапанының тығыздағыш беті қондыру процесімен үйлесетін, жоғары коррозияға төзімділігі мен тамаша тозуға төзімділігі бар, клапанның қызмет ету мерзімін айтарлықтай ұзартқан жоғары тозуға төзімді және коррозияға төзімді керамикалық материалдарды пайдаланады. Оның жалпы экономикалық тиімділігі кәдімгі клапандарға қарағанда 10 еседен астам.

Ерекше өзгешеліктері

1. Сұйықтыққа төзімділіктің төмендігі. Пышақты қақпа клапанының кедергі коэффициенті ұзындығы бірдей құбыр бөлігінің кедергісіне тең.
2. Бұл клапан қарапайым құрылымды, шағын өлшемді және жеңіл салмақты.
3. Тығыз және сенімді тығыздау. Қазіргі уақытта пластмасса шар клапандарының тығыздағыш беті материалы ретінде кеңінен қолданылады, жақсы тығыздау өнімділігін және вакуумдық жүйелерде кеңінен қолдануды ұсынады.
4. Пышақты қақпа клапандары оңай жұмыс істейді және тез ашылады/жабылады. Олар қашықтан басқаруды жеңілдететін толық ашықтан толық жабыққа дейін тек 90° бұруды қажет етеді.
5. Ұзақ қызмет ету мерзімі: орынды материалды таңдау және құрылымдық дизайн су жағдайында ондаған жылдар бойы тұрақты жұмысты қамтамасыз етеді.
6. Жоғары экономикалық тиімділік: жетілген технология, ауқымды өндіріс және сатып алу мен техникалық қызмет көрсетудің төмен шығындары.

Орнату және пайдалану нұсқаулары

1. Клапан қуысын тексеруге қойылатын талаптар: Пышақ қақпасының клапанын орнатпас бұрын қуыс пен тығыздағыш беттерді мұқият тексеріп, кір немесе құм қалмағанына көз жеткізіңіз.
2. Қосылымдарды біркелкі қатайтыңыз: барлық қосылым нүктелерінде барлық болттарды біркелкі бұраңыз.
3. Қаптаманы реттеу стандарттары: Орамды тексеріп, оны тиісінше нығыздаңыз. Тығыздау функциясына қол жеткізген кезде, қақпаның тегіс және кедергісіз ашылуы мен жабылуын қамтамасыз етіңіз.
4. Үлгіні және ағын бағытын тексеріңіз: Орнату алдында пайдаланушылар пышақ қақпасы клапанының үлгісін және қосылым өлшемдерін тексеруі керек және орта ағынының бағыты клапан белгілеріне сәйкес келетінін растауы керек.
5. Жұмыс орнын сақтау: Орнату кезінде пайдаланушылар пышақ қақпағы клапанының жетекі үшін жеткілікті жұмыс және орнату орнын сақтауы керек.
6. Жетек блогының сымдарының техникалық сипаттамалары: Жетектің сым қосылымдары ілеспе схемаға қатаң сәйкес келуі керек.
7. Мерзімді техникалық қызмет көрсету және қорғау: пышақ қақпасы клапаны көрсетілгендей күнделікті техникалық қызмет көрсетуді қажет етеді. Тығыздағыштың істен шығуын болдырмау үшін кез келген соққыдан немесе қысымнан аулақ болыңыз. 8. Клапан корпусын күрделі жөндеуден кейінгі сынау: Пышақ қақпағы клапанының күрделі жөндеуін аяқтағаннан кейін пайдаланушы оның жарамды күйге оралғанын растау үшін өнімнің өнімділігіне қажетті сынақтарды жүргізуі керек.

Пайдалану және техникалық қызмет көрсету

1. Тоқтауға тыйым салу және соқтығысудың алдын алу: қол дөңгелегі, тұтқалар және беріліс механизмдері арқылы көтеру операцияларына қатаң тыйым салынады. Кез келген сыртқы әсерден аулақ болыңыз.
2. Тігінен орнату сипаттамалары: Қос қақпалы клапандар тігінен орнатылуы керек (клапанның өзегі тік, қол дөңгелегі жоғарғы жағында).
3. Айналма клапанның жұмыс реті: айналма клапанмен ысырма клапанын ашқан кезде алдымен айналма құрылғыны іске қосу керек (кіру және шығыс қысым айырмашылығын теңестіру және ашылу кедергісін азайту үшін).
4. Жетектерді орнатуға қойылатын талаптар: беріліс механизмдері бар ысырма клапандарын орнату өнім нұсқаулығындағы техникалық сипаттамаларды қатаң сақтау керек.
5. Тұрақты майлау жүйесі: Жиі қолданылатын пышақ қақпақ клапандары айына кемінде бір рет майлануы керек.

Негізгі пішіні және байланыс өлшемдері

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

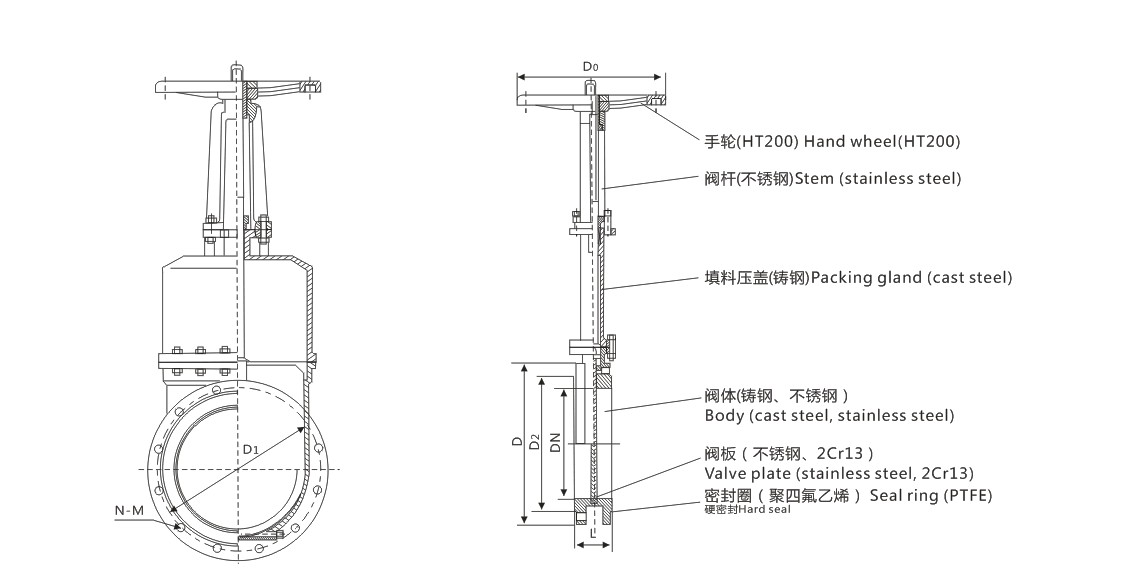

Құрылым суреті
