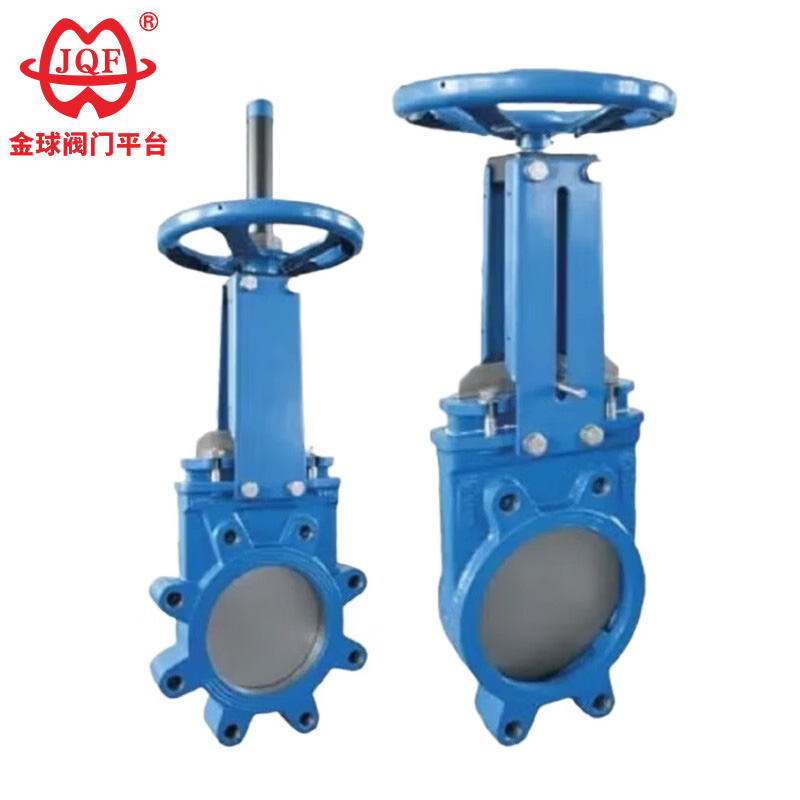

Шламды пышақ жиегі қақпақ клапаны

JQF клапан зауыты клапан өнімдерін өндіруге және өңдеуге маманданған, соның ішінде электр клапандары, пневматикалық клапандар, қол клапандары және құбыр арматурасы. Қоймадағы жоғары сапалы суспензия пышақ жиегі қақпағы клапан - бұл тау-кен, химия, целлюлоза-қағаз және ағынды суларды тазарту салаларында кеңінен қолданылатын қаттылығы жоғары суспензияларды өңдеу үшін арнайы әзірленген өнеркәсіптік клапан. Бұл клапандар ерекше дизайнға және жоғары өнімділікке ие экстремалды жағдайларда тиімді жұмыс істей алады.

Сұрау жіберу

Өнім Сипаттамасы

JQF клапаны шығаратын пышақ қақпасы клапаны көмірде, сүзгі қалдығы шламында, ағынды суда, балшықта, кірде, қағаз массасында, күл қалдығы шламында және т.б. қолданылады. Пышақ қақпасы клапаны ретінде де белгілі берік суспензия пышақ жиегі қақпақ клапаны пышақ тәрізді клапан болып табылады. Оның ашылатын және жабылатын бөлігі - қақпа. Қақпаның қозғалыс бағыты сұйықтықтың бағытына перпендикуляр. Ортаны талшықты материалдарды кесуге болатын пышақ тәрізді қақпа кеседі.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. Бұл жоғары сапалы суспензия пышақ жиегі қақпақ клапаны екі бөліктен тұратын корпус дизайнымен ерекшеленеді, ол керемет тығыздау өнімділігін және іс жүзінде ағып кетпейтін жұмысты ұсынады. Ол әртүрлі суспензияларды өңдеу үшін арнайы әзірленген, клапан орынының жанында суспензияның жиналуын тиімді болдырмайды және қақпаның өтуі мен орындық аймағын таза ұстайды.
2. Клапан корпусының құрылымы қарапайым және ықшам, ал ішкі ағын жолы тегіс, нәтижесінде сұйықтық ағынына ең аз қарсылық.
3. Қақпа тот баспайтын болаттан жасалған, тегіс сезіну үшін жұқа ұнтақталған және жылтыратылған беті бар. Бұл дизайн клапанның жұмысы кезінде қаптама мен клапан орнының тозуын азайтып, осы тозу бөліктерінің қызмет ету мерзімін ұзартады.
4. Клапан тезірек ашу және жабу әрекеттерін орындауға мүмкіндік беретін берік тот баспайтын болаттан жасалған өзекпен және қос ұшты болттармен жабдықталған.

Орнату және пайдалану сипаттамалары

1. Клапан қуысын тексеруге қойылатын талаптар: Шламды пышақ жиегі қақпақ клапанын орнатпас бұрын қуыс пен тығыздағыш беттерді мұқият тексеріп, кір немесе құм қалмағанына көз жеткізіңіз.
2. Қосылымдарды біркелкі қатайтыңыз: барлық қосылым нүктелерінде барлық болттарды біркелкі бұраңыз.
3. Қаптаманы реттеу стандарттары: Орамды тексеріп, оны тиісінше нығыздаңыз. Тығыздау функциясына қол жеткізген кезде, қақпаның тегіс және кедергісіз ашылуы мен жабылуын қамтамасыз етіңіз.
4. Үлгіні және ағын бағытын тексеріңіз: Орнату алдында пайдаланушылар суспензия пышақ жиегі қақпақ клапанының кеңейтілген үлгісін және қосылым өлшемдерін тексеруі керек және орта ағынының бағыты клапан белгілеріне сәйкес келетінін растауы керек.
5. Жұмыс орнын резервтеу: Орнату кезінде пайдаланушылар шламды пышақ жиегі қақпақ клапанының жетекі үшін жеткілікті жұмыс және орнату орнын сақтауы керек.
6. Қозғалтқыш блогының сымдарының техникалық сипаттамалары: Жетекке арналған сым қосылымдары ілеспе схемаға сәйкес қатаң орындалуы керек.
7. Мерзімді техникалық қызмет көрсету және қорғау: суспензия пышақ жиегі қақпақ клапаны көрсетілгендей күнделікті техникалық қызмет көрсетуді қажет етеді. Тығыздағыштың істен шығуын болдырмау үшін кез келген соққыдан немесе қысымнан аулақ болыңыз. 8. Клапан корпусын күрделі жөндеуден кейінгі сынау: Шламды пышақ жиегі қақпақ клапанын күрделі жөндеуді аяқтағаннан кейін пайдаланушы өнімге қажетті өнімділік сынақтарын жүргізуі керек.

Пайдалану және техникалық қызмет көрсету

1. Тоқтауға тыйым салу және соқтығысудың алдын алу: қол дөңгелегі, тұтқалар және беріліс механизмдері арқылы көтеру операцияларына қатаң тыйым салынады. Кез келген сыртқы әсерден аулақ болыңыз.
2. Тігінен орнату сипаттамалары: Қос қақпалы клапандар тігінен орнатылуы керек (клапанның өзегі тік, қол дөңгелегі жоғарғы жағында).
3. Айналма клапанның жұмыс реті: айналма клапанмен қақпа клапанын ашқан кезде алдымен айналма құрылғыны іске қосу керек (ашу кедергісін азайту үшін кіріс пен шығыс арасындағы қысым айырмашылығын теңестіру үшін).
4. Жетектерді орнатуға қойылатын талаптар: беріліс механизмдері бар ысырма клапандарын орнату өнім нұсқаулығындағы техникалық сипаттамаларды қатаң сақтау керек.
5. Тұрақты майлау жүйесі: Жиі қолданылатын шламды пышақ жиегі қақпақ клапандарын кем дегенде айына бір рет майлау керек.

Негізгі пішіні және байланыс өлшемдері

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

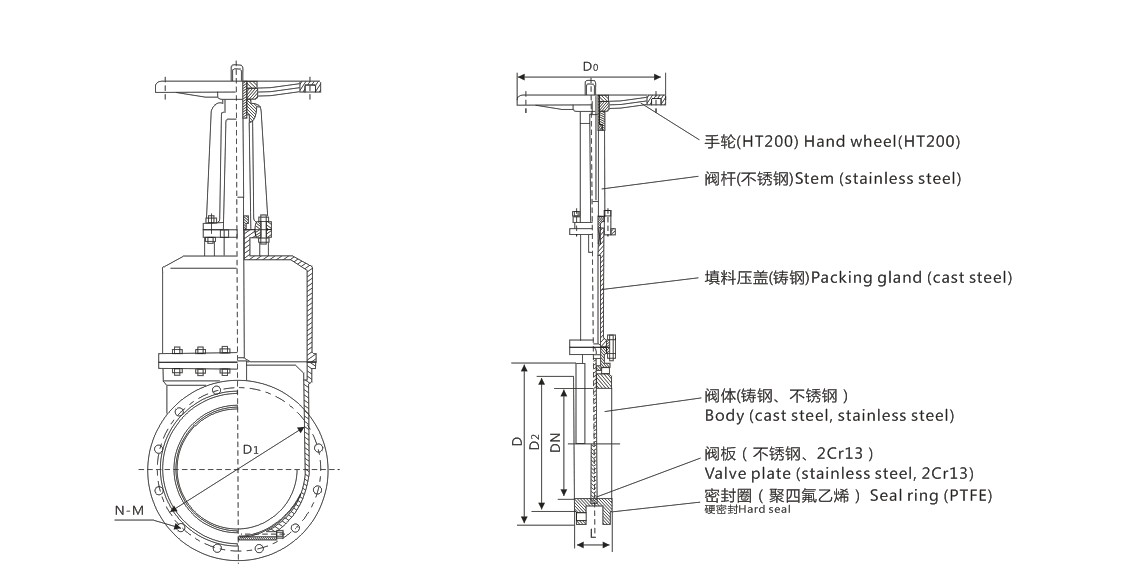

Құрылым суреті
