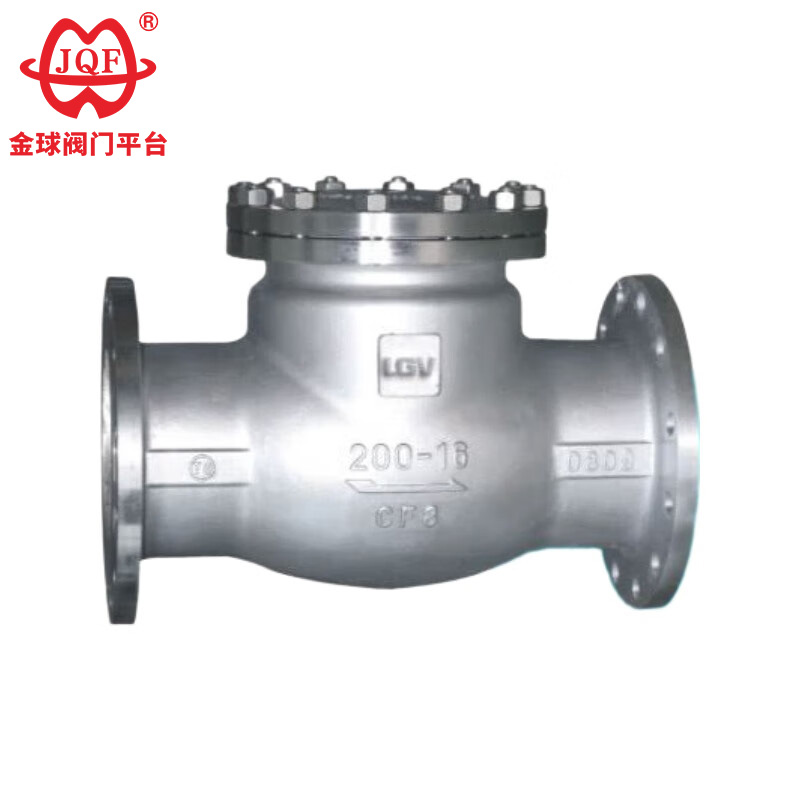

Jinqiu Valve, Қытайдағы тот баспайтын болаттан жасалған кәсіби тексеру клапан өндірушісі, ол рокер иық пен клапан дискінің түйіскен жерінде сфералық қосылым құрылымын пайдаланатын тот баспайтын болаттан жасалған тексеру клапандарын шығарады. Бұл клапан дискісінің 360 градус диапазонында белгілі бір еркіндік дәрежесіне ие болуына мүмкіндік береді және тиісті микропозицияның өтелуін қамтамасыз етеді.
Бұл клапандар химия, металлургия және фармацевтика салаларында кеңінен қолданылады. H44W және H44Y типті тот баспайтын болаттан жасалған тексеру клапандары құбыр жүйелерінде, ең алдымен, ортаның кері ағынын болдырмау, сорғы мен оның жетек қозғалтқышының кері айналуын болдырмау және контейнерлердегі ортаның ағып кетуін болдырмау үшін қолданылады. Тексеру клапандары қысымы негізгі немесе қосалқы жүйенің қысымынан жоғары болуы мүмкін құбыр желілерінде де қолданылуы мүмкін.
1. Төмен қысымның төмендеуі: Тот баспайтын болаттан жасалған тексеру клапанының толық ұңғылы конструкциясы жүйедегі энергияны үнемдей отырып, ашық кезде ағынға ең аз қарсылықты қамтамасыз етеді.
2. Толық автоматты жұмыс: Тот баспайтын болаттан жасалған тексеру клапаны сыртқы қуат көзін немесе қолмен араласуды қажет етпейді; ол тек желі ағыны мен қысымына негізделген жұмыс істейді.
3. Сенімді тығыздау: кері ағынның алдын алу үшін металдан металға немесе серпімді (жұмсақ) орынды ұсынады.
4. Берік және қарапайым дизайн: Тот баспайтын болаттан жасалған тексеру клапанының қозғалмалы бөліктері аз, сенімділігі жоғары және ең аз техникалық қызмет көрсетуді қажет етеді.
| үлгі | H44W-16P~250 | |
| Жұмыс қысымы (МПа) | 1,6~25 | |
| тиісті температура (℃) | ≤550 | |
| Сәйкес медиа | Әлсіз коррозиялық орта | |
| материал | Корпус, капот, диск | Хром никель-титан тот баспайтын болат |
| Тығыздау беті | Дене тығыздалған | |
| Бөлім атауы | Материал атауы | |||
| Дене | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| қақпақ | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Клапан тақтасы | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Тығыздау беті | Дене / STL | Дене / STL | Дене / STL | Дене / STL |
| Клапан білігі | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Тығыздауыш | Икемді графит | Икемді графит | Икемді графит | Икемді графит |
| болт | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Жаңғақ | A194 8 | A194 8M | A194 8 | A194 8M |
| Жұмыс температурасы | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Сәйкес медиа | Әлсіз коррозиялық | Әлсіз коррозиялық | Әлсіз коррозиялық | Әлсіз коррозиялық |
| Номиналды диаметрDN | Негізгі өлшемдер және қосылым өлшемдері | ||||||
| L | D | D1 | D2 | b | З-д | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
