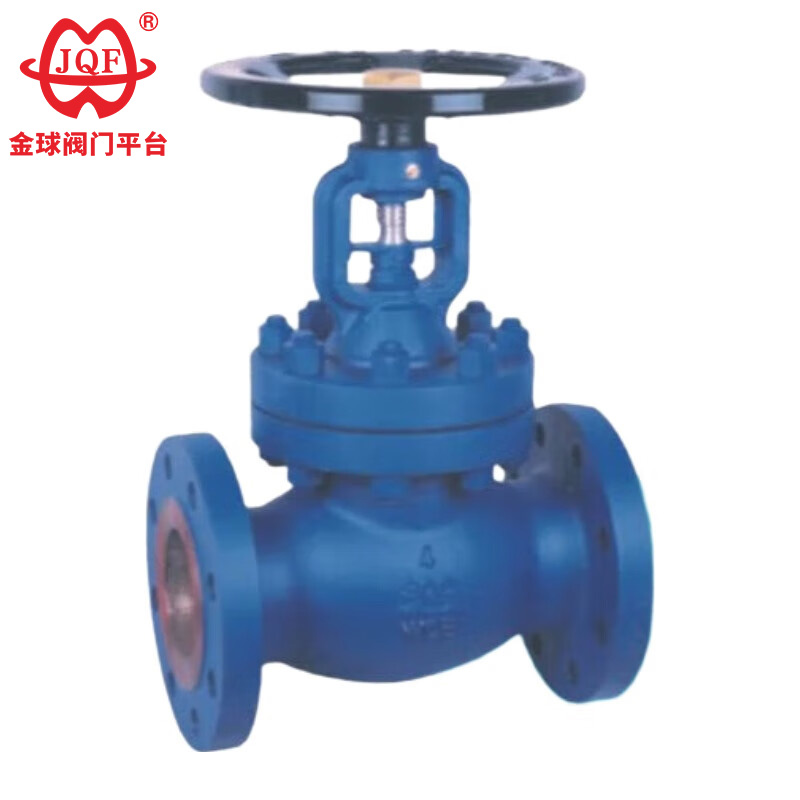

Тығыздағыш глобус клапан

JQF клапаны жоғары сапалы сильфонды герметикалық клапанның ішкі сильфон құрылымы бар. Тот баспайтын болаттан жасалған сильфонның төменгі ұшы клапанға дәнекерленген, ал екінші ұшы статикалық тығыздағышты қалыптастыру үшін клапан корпусы мен клапан қақпағының арасында орналасқан. Тұрақты жұмыс өнімділігін сақтау және клапан дірілінен туындаған клапан бағанының тербелісін болдырмау үшін сильфон клапан діңіне дәнекерленген. Ол бу, жанғыш, жарылғыш, жылу тасымалдағыш май, жоғары тазалық және улы орталарды тасымалдайтын құбырлар үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Сапаны жан-жақты оңтайландыру
Bellow Seal Globe клапаны ұтымды құрылымды, сенімді тығыздағышты және керемет сыртқы түрімен ерекшеленеді.
2. Төзімді тығыздағыш беті
Bellow Seal Globe клапаны тозуға және коррозияға төзімділікті, төмен үйкеліске төзімділікті және айтарлықтай ұзартылатын қызмет мерзімін ұсынатын кобальт негізіндегі қорытпамен нығайтылған.
3. Үш жақты қорғаныс
Тығыздағыш Глобус клапаны жақсартылған термиялық өңдеуден және бетінің қатаюынан өтеді, нәтижесінде тамаша коррозияға және тозуға төзімділік пайда болады.
4. Екі жақты сақтандыру сильфонының мөрі
Тік бұрышты ағын арналары патенттелген сильфон дизайнымен біріктірілген, қауіпсіз тығыздағышты қамтамасыз етеді.
5. Интуитивті және визуалды ашылу позициясы
Интуитивті жұмыс үшін клапан бағанының анық көрсетілген орны.
6. Икемді теңшеу және бейімдеу
Құрамдас материалдар, фланец өлшемдері және интерфейс спецификациялары нақты жұмыс шарттарына сәйкес реттелуі мүмкін.

Ерекше өзгешеліктері:

1. Қоймадағы белдік тығыздағыш глобус клапанының ұтымды құрылымы мен сенімді тығыздағыштары бар. Қос берік сильфонды тығыздағыш конструкциясы (сильфон + орау) клапанның өзегінен нөлдік ағып кетуді қамтамасыз етеді. Сұйықтықтың жоғалуы зауыт жабдықтарының қауіпсіздігін арттырады және тығыздау стандарттарына сәйкес келеді.
2. Тығыздағыш Globe клапанының тығыздағыш беті тозуға төзімділікті, коррозияға төзімділікті және тозуға төзімділікті қамтамасыз ететін бірлескен негіздегі қатты қорытпамен қапталған, бұл ұзақ қызмет ету мерзімін береді. Көтеру орнының көрсеткіші интуитивтірақ.
3. Клапанның өзегі коррозияға тамаша төзімділік пен үйкелісті азайтуды қамтамасыз ететін сөндіргіш және шынықтыру және беткі азоттау өңдеуден өтеді; клапан діңінің көтеру орнының көрсеткіші интуитивтірақ.

спецификациялар

құрылым түрі	BB-BG
Жүргізу режимі	Нұсқаулық
Жүргізу режимі	пневматикалық
жобалау стандарттары	DIN3356
Құрылым ұзындығы	DIN3203
Фланецті қосыңыз	DIN2543-2545
Сынақ және тексеру	DIN3230

Өнім бөліктерінің материалдары

Сериялық нөмірі	аты	Материал
1	Дене	GS-C25, CF8, CF3
2	Диск	2CR13, F304, F316
3	Білік түйреуіш	F304, F316
4	Сильфонды құрастыру	F304, F316L
5	қақпақ	GS-C25, CF8, CF3
6	толтырғыш	Икемді графит, PTFE
7	Қысым гильзасы	25#、F304、F316
8	Бөлшектерді орналастыру	25#、F304、F316
9	Бағаналы жаңғақ	ZQA19-4 мыс қорытпасы
10	Дөңгелегі	Көміртекті болат
11	Және шляпа	25#
12	Майлы кесе	жез
13	Алты қырлы жаңғақтар	ASTMA193 2H, A193-8, A193-8M
14	Шпилькалар	ASTMA193 B7, A193-B8, A193-B8M
15	Тығыздауыш	Иілгіш графит + тот баспайтын болат
16	Клапан бағанасы	2Cr13, F3

Өнімнің сыртқы түрі мен құрылымының өлшемі

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
