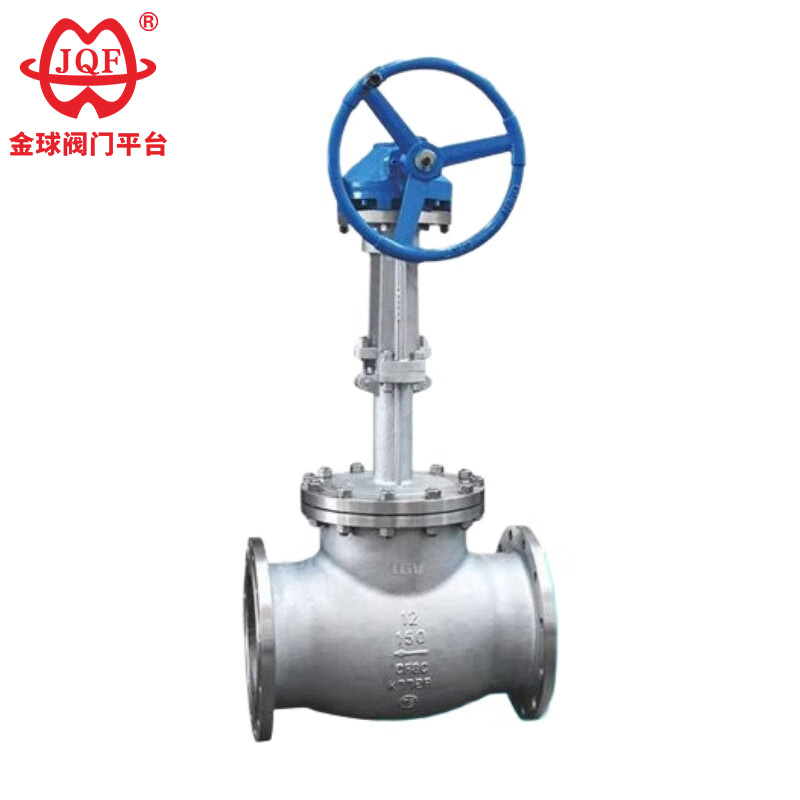

Конусты беріліс төмен температуралы глобусты клапан

JQF Valve - бұл өнеркәсіптік клапандарды зерттеуге, әзірлеуге, өндіруге, сатуға және қызмет көрсетуге маманданған кәсіби жоғары сапалы конусты тісті төмен температуралы глобус клапан өндірушісі. Бұл конустық тісті төмен температуралы глобус криогендік сұйықтықты сақтау және тасымалдау жабдықтарындағы басқару жүйелеріне жарамды. Ол икемді коммутация және сенімді тығыздаумен ерекшеленеді, сонымен қатар басқа криогенді және төмен температуралы медианы басқару жүйелерінде де қолданылуы мүмкін. Біздің өнімдер қатаң сапа сынақтарынан өтеді, кәсіби қызметкерлер өнімнің мінсіздігін қамтамасыз ету үшін әрбір қадамды қадағалайды. Сонымен қатар, JQF Valves әртүрлі салаларда күшті беделге ие болды. JQF таңдау клапандар мен пневматикалық жетектер бойынша салалық тәжірибені, тұтынушыларға кәсіби қызмет көрсетуді және үздіксіз техникалық қолдауды білдіреді. Сізге жалғыз құрамдас немесе толық клапан жинағы қажет пе, біз сіздің қажеттіліктеріңізді қанағаттандыра аламыз.

1. Конусты тісті төмен температуралы глобус клапанының клапан корпусы жоғары беріктікке, жақсы беріктікке және коррозияға төзімділікке ие III дәрежелі иілгіш шойыннан жасалған.
2. Электростатикалық адсорбциялық жабын коррозиялық ортаны тиімді блоктайтын және тамаша тозуға төзімділігін, жоғары температураға төзімділігін және қоршаған ортаның өнімділігін көрсететін ұнтақ эпоксидті шайырды пайдаланады.
3. Қалыңдатылған клапан корпусы клапанның тұрақты жұмысын қамтамасыз етеді; Тотығуға қарсы жалпы өңдеу тот пен коррозияны болдырмайды.

Атқарушы стандарттар

Дизайн және өндіріс: JB / T7749-95
Құрылым ұзындығы: GB / T12221-89
Қосқыш: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
Тексеру және сынақ: JB / T7749-95

Негізгі сыртқы түрі және қосылу өлшемдері

Номиналды диаметр	Негізгі сыртқы өлшемдер және қосылым өлшемдері							H
	L	D	D1	D2	b	З-д	D0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
