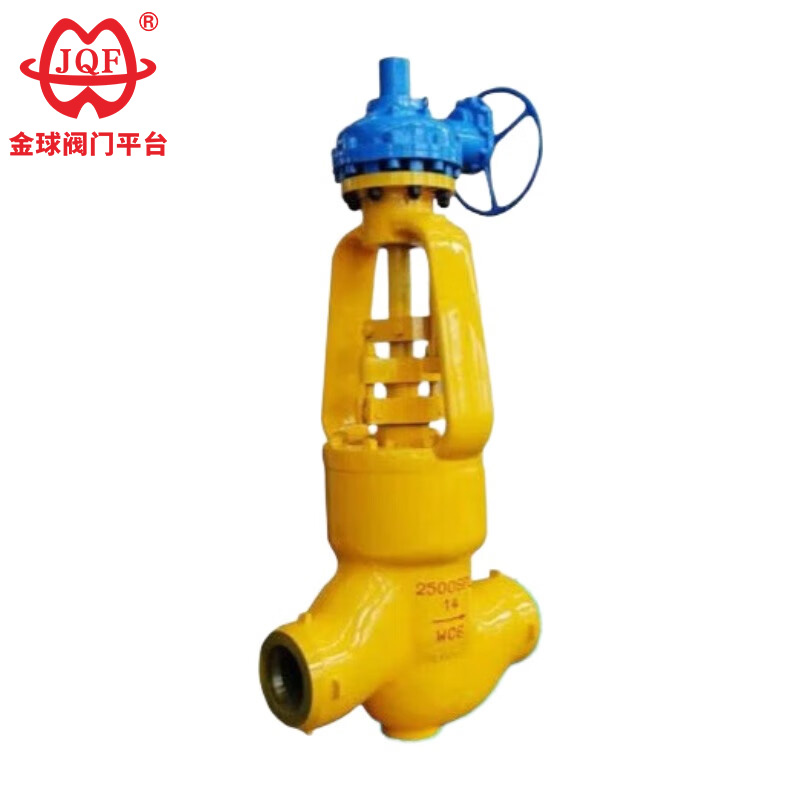

JQF Valve зауыты шығарған мұнай кен орнының глобус клапаны үшін арнайы жоғары сапалы, мәжбүрлі тығыздағыш клапан болып табылады. Сондықтан, клапан жабылған кезде, тығыздағыш бетінде ағып кетуді болдырмау үшін клапан дискіне қысым жасау керек. Орта клапан дискісінің астынан клапанға кіргенде, жұмыс күші қарсылықты, соның ішінде клапан бағанасы мен орауыш арасындағы үйкелісті, сондай-ақ орташа қысымнан туындаған итеруді еңсеруі керек. Клапан дискінің диаметрі жеткілікті үлкен болуы керек; әйтпесе клапанның өзегі майысып, істен шығуы мүмкін.
1. Мұнай кәсіпшілігіне арналған арнайы глобус клапаны озық отандық және халықаралық стандарттарға сәйкес келеді, штамптауға оңай, тамаша өнімділікке және тартымды көрініске ие.
2. Амортизатор тақтасы мен клапан орындық орау беті темір негізіндегі қорытпа қабатымен немесе ішінара кобальт негізіндегі қатты қабатпен тігінен тураланған (стеллит), бұл тамаша тозуға төзімділікке, ыстыққа төзімділікке, коррозияға қарсы қасиеттерге және ұзақ қызмет мерзіміне әкеледі.
3. Мұнай кәсіпшілігіне арналған арнайы глобус клапаны сына тәрізді икемді қақпа құрылымын қабылдайды, мойынтіректері орташа және үлкен диаметрлерде орнатылып, икемді ашылуы мен жабылуын қамтамасыз етеді.
4. Клапанның өзегі сөндіріліп, азотпен өңделеді, эрозияға, сызаттарға және тозуға тамаша төзімділік береді.
5. Мұнай кәсіпшілігіне арналған арнайы глобус клапаны әртүрлі жоба қажеттіліктері мен пайдаланушы талаптарын қанағаттандыру үшін әртүрлі стандартты құбыр фланецтерімен және фланецті герметикалық бетінің түрлерімен пайдалануға болады.
6. Клапан корпусының материалдары, түрлері, орауыштары мен тығыздағыштары нақты жұмыс жағдайларына немесе пайдаланушы талаптарына сәйкес ұтымды таңдалуы мүмкін, бұл оны әртүрлі қысымға, температураға және орта жағдайларына қолайлы етеді.
1. Мұқият тазалау: Орнатпас бұрын мұнай кәсіпшілігі клапанының ішкі қуысындағы қоспаларды алып тастаңыз және тасымалдау кезінде туындаған кез келген зақымдарды жөндеңіз.
2. Дұрыс майлау: іске қосу алдында трансмиссия механизмінің барлық қозғалатын бөліктерін майлау майымен толтырыңыз.
3. Бұрышты түзету: Орнату кезінде клапан білігі көлденең (көбелек клапан) немесе клапан өзегі тігінен жоғары (поршеньді клапан) тұрғанына көз жеткізіңіз.
4. Трансмиссияны алдын ала тексеру: Мұнай кәсіпшілігіне арналған арнайы глобус клапанын пайдаланбас бұрын, сенімді инсульт шегі мен шамадан тыс жүктемеден қорғауды қамтамасыз ету үшін беріліс функциясын тексеріңіз.
5. Нұсқаулықты мұқият оқу: Қуатты қосар алдында электр жетекті пайдалану нұсқаулығын мұқият оқып шығыңыз.
1. Тұрақты тексеру: Арнайы мұнай кәсіпшілігінің глобус клапанын пайдаланғаннан кейін оның ашылу және жабылу күйін жүйелі түрде тексеріп отыру керек және кез келген мәселелер дереу шешілуі керек.
2. Жиі майлау: біркелкі айналуды қамтамасыз ету үшін жылжымалы буындарға үнемі майлау майын қосыңыз.
3. Уақытында ауыстыру: Поршень мықтап жабылмағаны анықталса, резеңке сақина тығыздағышын тексеріп, ауыстыру керек.
| Номиналды диаметр | Негізгі өлшемдер және қосылым өлшемдері | |||||||
| L | D | D1 | D2 | b | З-д | H | D0 | |
| J41Y-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41Y-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
