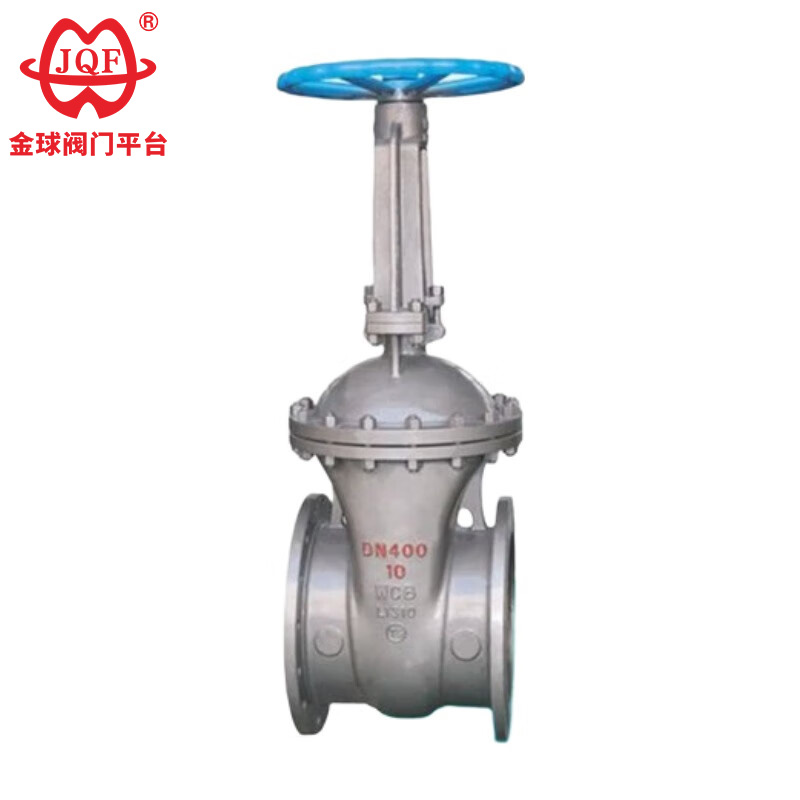

Қытайдағы кәсіби клапан жеткізушісі JQF Valve әзірлеген жоғары сапалы API тот баспайтын болаттан жасалған қақпа клапандары ең соңғы кремний диоксиді дәл құю процесі арқылы құйылады, нәтижесінде клапанның қызмет ету мерзімі өте ұзақ болады. Клапанның корпусы көміртекті болаттан (немесе тот баспайтын болаттан) және легирленген болаттан жасалған, бұл орнатуды және жөндеуді жеңілдетеді.
1.Төмен сұйықтыққа төзімділік: Толық ашылған кезде API тот баспайтын болаттан жасалған қақпа клапаны сұйықтықтың кедергісін азайтып, қысымның жоғалуын азайтып, ортаның тікелей ағуына мүмкіндік береді.
2.Тозуға төзімді тығыздағыш беттер: қақпақ клапандарымен салыстырғанда, API тот баспайтын болаттан жасалған ысырма клапандарының тығыздағыш беттері үйкеліс пен эрозияны азырақ сезінеді.
3.Оңай ашу және жабу: Ашу және жабу кезінде қақпаның қозғалысы сұйықтық бағытына перпендикуляр болады, бұл аз қозғаушы күшті қажет етеді және осылайша жұмыс істеу үшін аз күш жұмсайды.
4. Қарапайым құрылым және кең қолдану мүмкіндігі: жоғары сапалы API тот баспайтын болаттан жасалған қақпа клапандары құрылымы бойынша қарапайым, ұзындығы қысқа және өндіруге оңай, әртүрлі қысымдарға, температураларға және диаметрлерге бейімделеді және әртүрлі медиа мен жұмыс жағдайларына жарамды.
5.Турбуленттілік жоқ: Толық ашылған кезде API тот баспайтын болаттан жасалған қақпа клапаны турбуленттілікке жол бермей, құбырдың жұмысына ықпал ететін шектеусіз орта ағынына мүмкіндік береді.
Дизайн және өндіріс: API 600
Фланец өлшемі: ANSI B16.5
Құрылым ұзындығы: ANSI B16.10
Қысым ~ Температура: ANSI B16.34
Тексеру және тестілеу: API 598
| Номиналды қысым（Лб) | Күш сынағы | Суды тығыздау сынағы | Газды тығыздау сынағы | |||
| МПа | Lbf/in2 | МПа | Lbf/in2 | МПа | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Корпус, капот, қақпа | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304л) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Тығыздау беті | Cr13 немесе цементтелген карбид | Корпус (W) немесе цементтелген карбид (Y) | ||||
| Сабақ және ішкі бөліктер | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304л) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| толтырғыш | Икемді графит | |||||
| Тығыздауыш | Тот баспайтын болаттан жасалған спиральды тығыздағыш | |||||
| Сәйкес медиа | Су, бу, май және т.б | Азот қышқылы және басқа коррозиялық орталар | Күшті тотықтырғыш орта | Сірке қышқылы және басқа коррозиялық орталар | ||
| тиісті температура | -29~425℃ | -40~500℃ | ||||
| Номиналды диаметр | Негізгі өлшемдер және қосылым өлшемдері | |||||||
| L | D | D1 | D2 | b | З-д | H | D0 | |
| 150ЛБ | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300ЛБ | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
