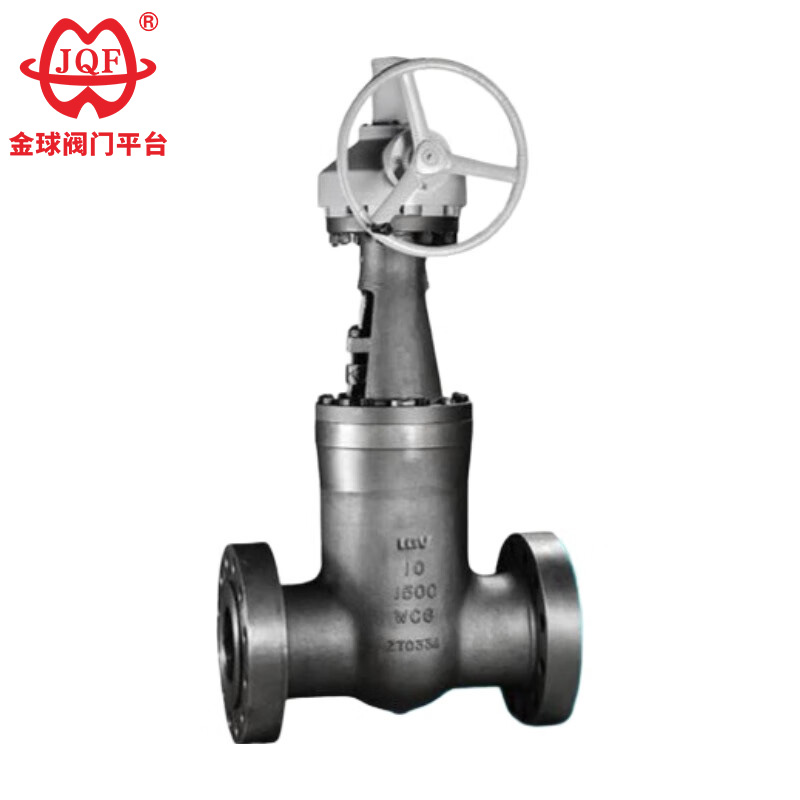

Электр станциясының клапандары деп те аталатын жоғары температуралы қақпа клапандары, ең алдымен, құбыр ортасын өшіру немесе қосу үшін жылу электр станцияларындағы әртүрлі жүйелердің құбыр жүйелерінде қолданылады. Қолданылатын орта: су және бу сияқты коррозияға ұшырамайтын орта.
Жоғары температуралы қақпа клапанының нөлдік үйкелісті жетек принципі дәстүрлі клапандарға тән шектеулерді еңсереді, атап айтқанда, жұмыс кезінде бетінің тозуына байланысты тығыздағыштың тұтастығының біртіндеп төмендеуі. Жоғары температуралы қақпа клапанының жоғарғы кірісті дизайны бар, бұл құбыр қысымды күйде болған кезде тікелей онлайн техникалық қызмет көрсетуге мүмкіндік береді, жүйе қысымын төмендетпей жабдықтың тоқтап тұруын және пайдалану шығындарын айтарлықтай азайтады.
Біріктірілген орындық құрылымы қысылған медианың қауіпті артық қысым жағдайларын жасауына жол бермейді, камерада қысымның пайда болуының ықтимал қаупін жояды және қауіпсіздік ережелерін бұзуды болдырмайды.
Мұқият жобаланған діңгек геометриясы бар кіріктірілген төмен айналу моменті жетек жүйесі ең аз қолмен жұмыс істеуді қажет етеді - тіпті жоғары қысымның дифференциалында да оны әдетте ықшам қол дөңгелегі арқылы оңай басқаруға болады.
Тығыздау сенімділігі клапан дискісін орындыққа күшпен қосу үшін діңгектің тартылу күшін есептейтін механикалық басқарылатын сына механизмінен туындайды. Бұл сенімді механикалық қосылу құбырдағы қысымның ауытқуына әсер етпей, ауа өткізбейтін жабуды қамтамасыз етеді және әртүрлі жұмыс диапазондарында тұрақты өнімділікке кепілдік береді. Бір мезгілде құбыр сұйықтығы турбулентті әсерлерден туындайтын эрозия нүктелерін жұмсартып, тығыздауыштың маңызды аймақтарындағы бөлшектердің шөгінділерін белсенді түрде шайып, отырғыштың бүкіл шеңбері бойынша біркелкі 360° шекаралық қабат ағынын жасайды.
Басқа клапан өнімдерімен салыстырғанда, жоғары температуралы ысырма клапандары жоғары температура мен жоғары қысыммен және өзін-өзі нығыздайтын бірегей дизайнмен сипатталады. Қысым неғұрлым жоғары болса, соғұрлым сенімді тығыздау. Due to the performance and technical characteristics, the special working conditions make the product form a feature that can not be replaced by other products.
Дизайн стандарты: GB / T 12234-2007
Құрылым ұзындығы GB / T 12221-2005
Түйінді дәнекерлеу қосылымының өлшемі NB / T 4704-2014
Сынақ және тексеру NB / T 4704-2014
Қысым - Температура: NB / T 4704-2014
| үлгі | PN | Жұмыс қысымы/МПа | тиісті температура/℃ | Сәйкес медиа | Дене |
| Z61Y-250 | 250 | 25 | ≤570 | бу | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | бу | WC9 |
| үлгі | материал | ||||
| Дене | Клапан тақтасы | қалпақ | Түк ана | толтырғыш | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Икемді графит |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Икемді графит |
| Д.Н | L | D | H | D0 | салмағы/Кг |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Осы мақаладағы барлық мәтін, деректер және суреттер тек анықтама үшін берілген. Егер сізге көбірек өнім өнімділігін, құрылым өлшемін, бағасын және басқа мәліметтерді көру қажет болса. Бізге хабарласыңыз.
