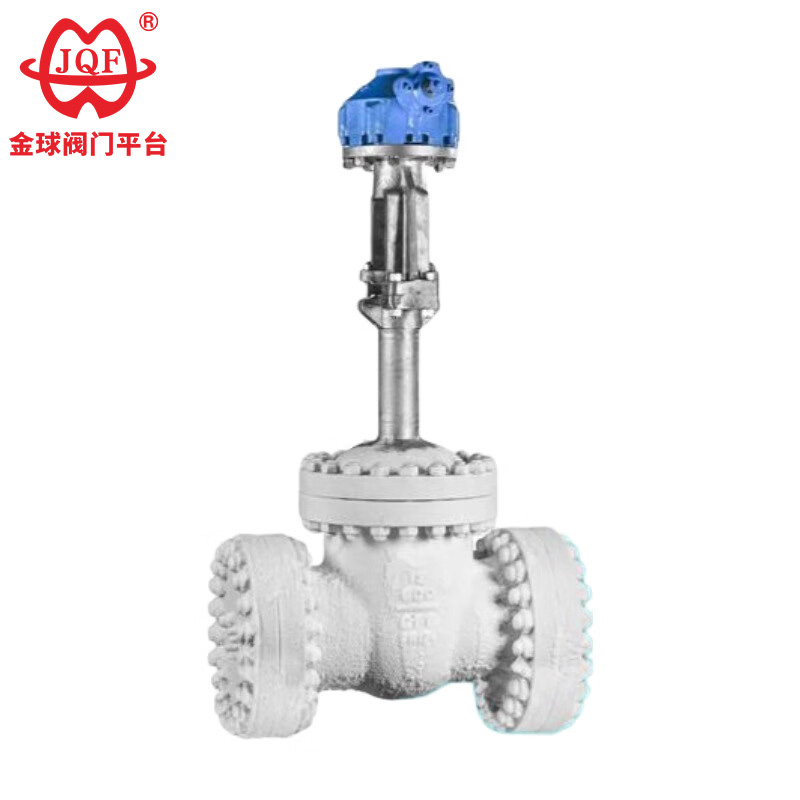

Тот баспайтын болаттан жасалған криогенді қақпа клапаны

JQF Valve - Қытайда 20 жылдан астам жұмыс істейтін клапан өндірушісі, негізінен шар клапандары, қақпа клапандары, глобус клапандары, көбелек клапандары және электромагниттік клапандарды шығарады. Біздің жоғары сапалы тот баспайтын болаттан жасалған криогенді қақпа клапанымыз -46°C төмен орта температурасы бар экстремалды жұмыс жағдайлары үшін арнайы жасалған. Ол метан, сұйытылған табиғи газ, гексен, көмірқышқыл газы, сұйық аммиак, сұйық оттегі, сұйық азот және сұйық сутегі сияқты криогенді орталарға жарамды.

Сұрау жіберу

Өнім Сипаттамасы

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Өнімділік параметрлері

үлгі		DZ40Y-16	DZ40Y-25
Жұмыс қысымы (МПа)		1.6	2.5
тиісті температура (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
материал	толтырғыш	Баптист тетрафторэтилен асбест арқан
	Дөңгелегі	QT450-10
	Бағаналы жаңғақ	ZCuA110Fe3
	Клапан бағанасы	1Cr18Ni9Ti
	Тығыздауыш	Төмен температурадағы асбест

Ерекше өзгешеліктері

1. Қуыс қысымын бейтараптандыру: тот баспайтын болаттан жасалған криогенді қақпа клапанының клапанның кіріс бетіне біріктірілген жобаланған қысымды теңестіру тесігі қысымның дифференциалын белсенді түрде бейтараптандырады, бұл зиянды ортаның клапан қуысында жиналуын болдырмайды.
2. Термодинамикалық тұрғыдан оңтайландырылған қақпақ: қақпақ биіктігі температура циклі бойына өзек орауышының қысу тұтастығын сақтау үшін жұмыс температурасының профилі негізінде динамикалық түрде есептеледі.
3. Трибологиялық материалды калибрлеу: орау сақинасы мен тығыздағыш материалдарының нақты сипаттамалары белгіленген жұмыс температурасы диапазонында химиялық тұрақтылықты қамтамасыз етеді.
4. Металлургиялық өнімділікке кепілдік: компоненттердің химиялық құрамы мен кристалдық құрылымы кең температура диапазонында соққыға төзімділігі мен икемділігін қамтамасыз ету үшін мұқият тексерілген.
5. Әмбебап интерфейс архитектурасы: тот баспайтын болаттан жасалған криогенді ысырма клапанына арналған әртүрлі стандартты фланец конфигурациялары және тығыздау морфологиясы опциялары жаһандық құбырларды біріктіру талаптарына жауап береді.

Негізгі пішіні және байланыс өлшемдері

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

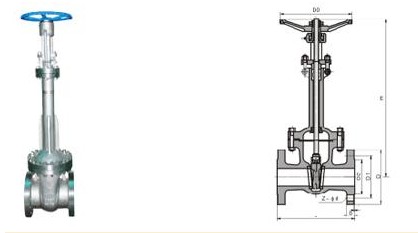

Құрылым суреті

Осы мақаладағы барлық мәтін, деректер және суреттер тек анықтама үшін берілген. Егер сізге көбірек өнім өнімділігін, құрылым өлшемін, бағасын және басқа мәліметтерді көру қажет болса. Бізге хабарласыңыз.
