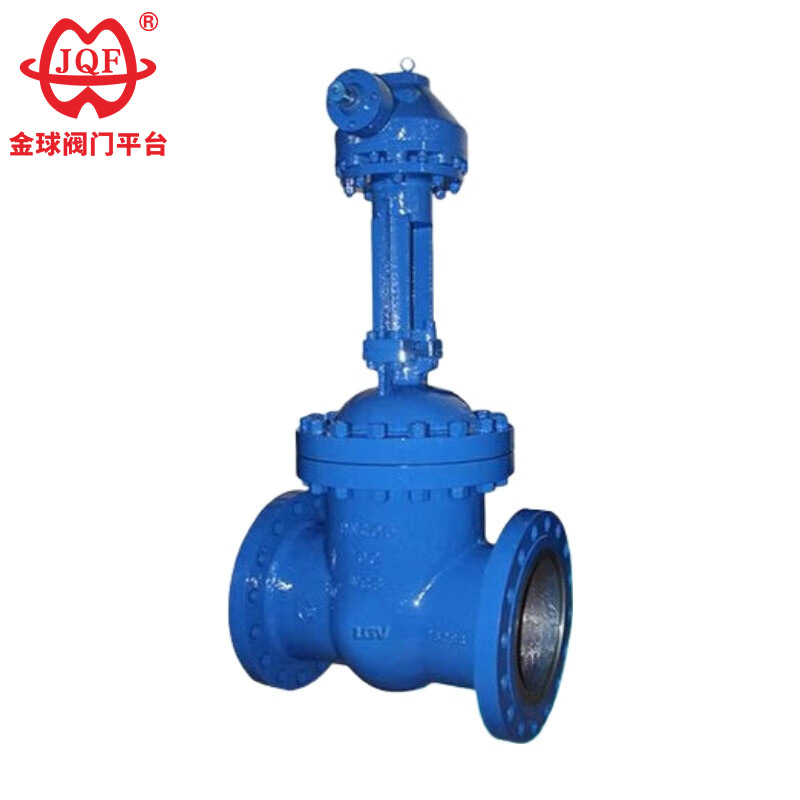

Z540H, Z540Y, Z540W типті PN16 ~ PN160 болат конустық беріліспен басқарылатын сына ысырма клапаны Lianggu valve Co., Ltd. конустық беріліс жетекі, фланецті қосылым, сына түріндегі серпімді қақпа. Орындық тығыздағыш бетінің материалы - бұл беткі дәнекерлеу қорытпасы (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R (Z540Y-16R ~ 160R), 56P, болатсыз Z540W-16R ~ 160R), номиналды қысым PN16 ~ PN160. Клапан корпусының материалы көміртекті болат (Z540H-16C ~ 160, Z540Y-16C ~ 160), хром-молибденді легирленген болат (Z540Y-16I ~ 160I), тот баспайтын болат (Z540W-16P ~ 160P, Z540Y-516W, Z540Y-5160) 160R, Z540Y- 16R ~ 160R) қақпасы клапан.
1. Реттелетін конустық редуктор клапандары озық стандарттарға, сенімді тығыздауға, жоғары өнімділікке және тартымды көрініске ие.
2. Иілгіш коммутацияға арналған сына тәрізді клапан пластинасының құрылымы.
3. Клапан тақтасы мен орны стеллит қорытпасынан дәнекерленген.
4. Клапанның өзегі коррозияға және тозуға төзімділігін арттыру үшін сөндіру және шынықтыру өңдеуден өтеді.
5. Құбыр фланецтерінің бірнеше стандарттары және фланецті тығыздау бетінің түрлері бар.
6. Жоғары сапалы конустық редуктор клапандары әртүрлі қысымға, температураға және орта жағдайларына сәйкес келетін әртүрлі корпус материалдарында қол жетімді.
| үлгі | PN | Жұмыс қысымы/МПа | Жұмыс температурасы/℃ | Сәйкес медиа |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Су, бу, май |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Су, бу, май |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Бу, май |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Коррозиялық орта |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Коррозиялық орта |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Коррозиялық орта |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Коррозиялық орта |

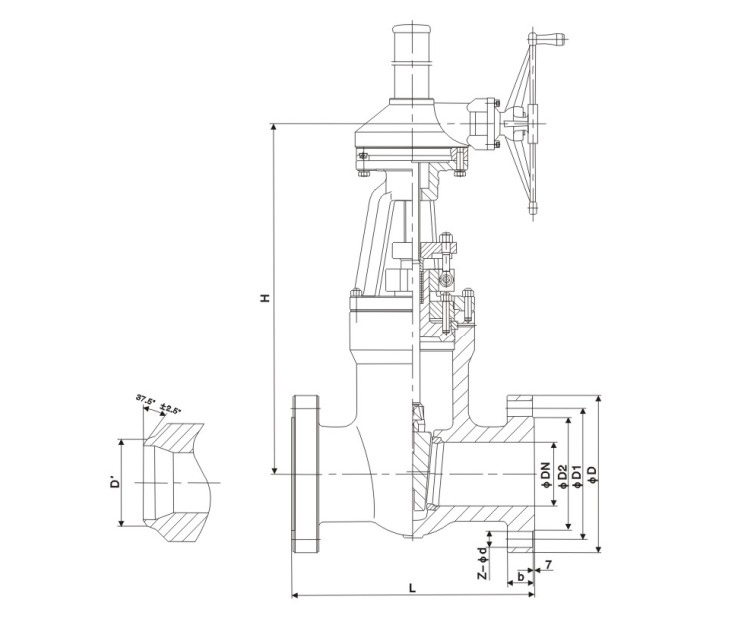

| Номиналды диаметр | Негізгі өлшемдер және қосылым өлшемдері | |||||||
| L | D | D1 | D2 | b | З-д | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
