Электрлік қақпа клапаны

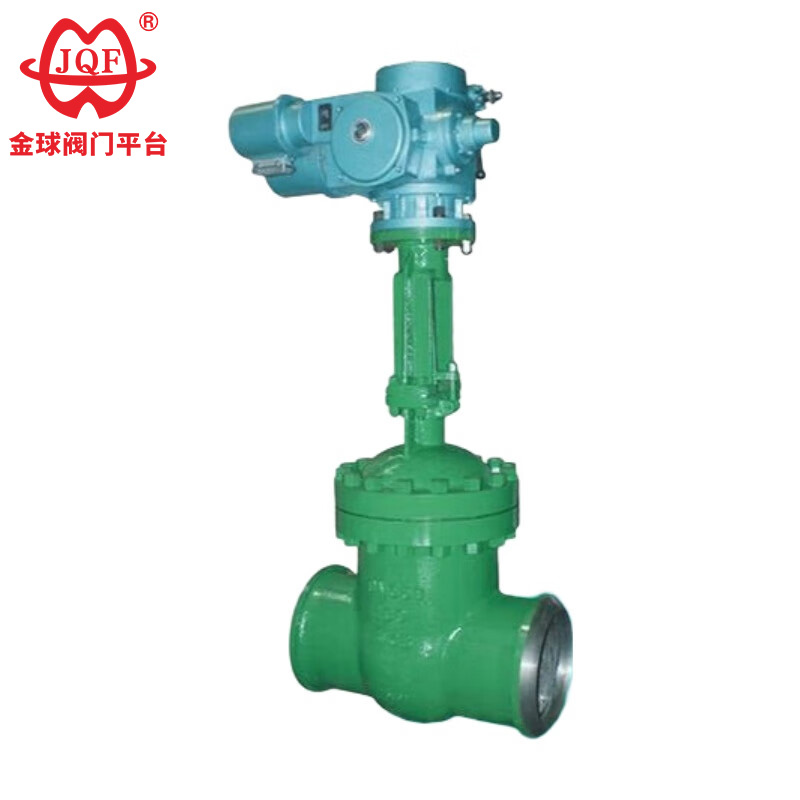

JQF клапан зауыты әртүрлі стандартты клапандарды шығарып қана қоймайды, сонымен қатар тұтынушылардың талаптарына сәйкес клапандарды жобалайды және шығарады. Біздің жоғары сапалы электрлік қақпа клапаны - бұл электр жетекті дәнекерленген ұшымен жалғанған қақпа клапанының корпусымен біріктіретін автоматтандырылған клапан құрылғысы. Ол қашықтан басқаруды, жылдам ашу мен жабуды және клапандарды автоматтандырылған басқаруды жүзеге асырады. Ол әсіресе жоғары қысымды, жоғары температура, жоғары қауіпті немесе қол жеткізу қиын жұмыс жағдайлары үшін қолайлы және заманауи өнеркәсіптік құбырларды автоматтандыруды басқаруға арналған негізгі жабдық болып табылады.

Сұрау жіберу

Өнім Сипаттамасы

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Атқарушы стандарт

Дизайн сипаттамалары: GB / T 12234
Құрылымның ұзындығы: GB / T 12221
Қосылатын фланец: JB / T 79.1
Сынақ және тексеру: JB / T 9092
Қысым - Температура: GB / T 9131
Өнім идентификациясы: GB / T 12220

Электрлік қақпа клапандары толық ашуды немесе толық жабуды қажет ететін қолданбалар үшін жарамды. Қысқаша айтқанда, олар қосу/өшіру қосқыштары ретінде пайдаланылады, әдетте оқшаулау клапандары ретінде құбырларға орнатылады және ағынды бақылау үшін жарамсыз. Клапан толығымен ашылған кезде, өту толығымен кедергісіз болады, бұл ортаның қысымды жоғалтпай тікелей ағып кетуіне мүмкіндік береді. Сондықтан олар төмен қысымды жоғалтуға басымдық беретін және кедергісіз ағын жолын қажет ететін жүйелер үшін өте қолайлы.

Ерекше өзгешеліктері

1. Ықшам құрылым, ақылға қонымды дизайн, жақсы клапан қаттылығы, тегіс ағын жолы және төмен ағын коэффициенті.
2. Тығыздау беттері ұзақ қызмет ету мерзімін қамтамасыз ететін тот баспайтын болаттан және қатты легирленген материалдардан жасалған.
3. Электрлік қақпа клапаны сенімді тығыздауды және оңай, икемді жұмысты қамтамасыз ететін икемді графитті қаптаманы пайдаланады.
4. Электрлік қақпа клапаны қолмен, пневматикалық, электрлік немесе беріліспен басқарылуы мүмкін.
5. Үш құрылымдық нұсқа бар: икемді сына жалғыз қақпа, қатты сына жалғыз қақпа және қос қақпа.

Өнімділік параметрлері

Номиналды қысымPN（МПа)	іс	сынақ қысымы (МПа)		Мөрленген
Номиналды қысымPN（МПа)	іс	Жабық (сұйық)	Пломба (газ)	Мөрленген
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Қолайлы орта және қолданылатын температура

Қабық материалы	Сәйкес медиа	Қолданылатын температура (℃)
Көміртекті болат (C түрі)	Су, бу, май	≤425
Хром никельді титан болат (P түрі)	Азот қышқылдары	≤200
Хром никель-молибден титан болат (R түрі)	Сірке қышқылы	≤200
Хром-молибденді болат (I тип)	Су, бу, май	≤550

Негізгі бөлік материалы

Корпус, қалпақ	Клапан тақтасы, орындық	Клапан бағанасы	Бағаналы жаңғақ	толтырғыш	Дөңгелегі
Көміртекті болат	Жоғары сапалы көміртекті болат + карбид немесе тот баспайтын болат	Хром баспайтын болат	Алюминий қола	Графитті асбест қаптамалары	Иілгіш темір
Хром никельді титан болат	Тот баспайтын болат, тот баспайтын болат + цементтелген карбид	Хром никель-титан тот баспайтын болат	Алюминий қола	Тефлон	Иілгіш темір
Хром никель молибден титан болат	Тот баспайтын болат, тот баспайтын болат + цементтелген карбид	Хром никель-титан тот баспайтын болат	Алюминий қола	Тефлон	Иілгіш темір
Хром-молибденді болат	Легирленген болат + карбид	Хром-молибденді болат	Алюминий қола	Иілгіш асбест	Иілгіш темір

Негізгі пішіні және байланыс өлшемдері

Номиналды диаметр	Негізгі өлшемдер және қосылым өлшемдері
Номиналды диаметр	L	D	D1	D2	b	З-д	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

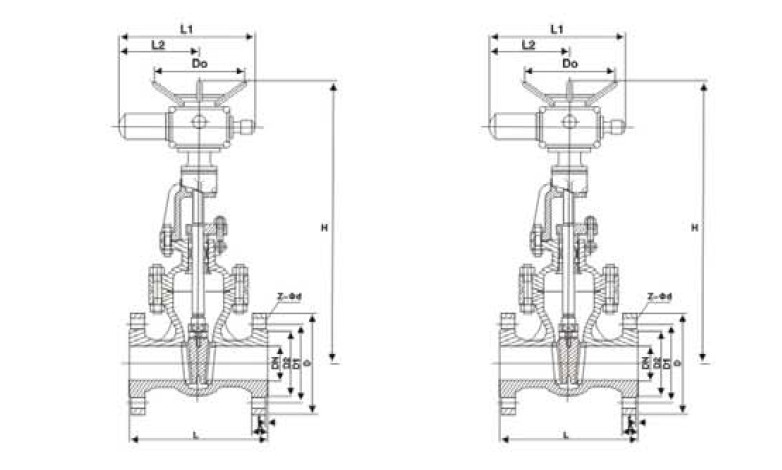

Құрылым суреті
